Versuchsreihe „Metallograph“ – Instructa Gießerei

Erarbeiten von Abkühlkurven
Feststellen von Haltepunkten
Aufzeichnen des Zinn-Blei-Zustandsschaubildes
Erklärung des Lot- und Legierungsaufbaus; z.B. Eutektikum
Erklärung des Eisen-Kohlenstoff-Diagramms in Analogie zum Zinn-Blei-Zustandsschaubild

Versuchsschmelzvorrichtung Metallograph — Mit der Versuchsschmelzvorrichtung „Metallograph“ können sechs Schülergruppen beschäftigt werden. Ein einziger Erd- oder Propangasanschluss genügt, um alle sechs Metalle: Reinblei, Reinzinn, eutektische Zinn-Blei-Legierung sowie drei weitere Zinn-Blei-Legierungen gleichzeitig zu schmelzen.

Metallograph im Einsatz — Die erstaunliche Tatsache, dass trotz gleichmäßiger Abkühlung bei den Knick- und Haltepunkten nicht nur keine Temperaturabnahme sondern oft sogar noch eine Temperaturzunahme erfolgt, fasziniert jeden Schüler. Die Energie freisetzenden Kristallisationsprozesse werden so anschaulich fassbar.

Abkühlkurven aufnehmen — Die Schüler nehmen selbständig die Abkühlkurven auf und übertragen die Haltepunkte anschließend in das Zinn-Blei-Zustandsschaubild.

Die Schüler nehmen selbständig die Abkühlkurven auf und übertragen die Haltepunkte anschließend in das Zinn-Blei-Zustandsschaubild. So wird das Verständnis der Schüler für den Gefügeaufbau gefördert. Nach dem manuellen Erfassen der Temperaturwerte, dem Niederschreiben der Abkühlkurven und der Übertragung der ausgeprägten Punkte ins Zinn-Blei-Zustandsschaubild ist jeder Schüler in der Lage, solche Kurven und Schaubilder zu interpretieren. Was man auf diese Weise gründlich verstanden hat, wird man nicht so schnell wieder vergessen. In Analogie zum Zinn-Blei-Zustandsschaubild kann das Eisen-Kohlenstoff-Diagramm hervorragend erklärt werden.

Die unverwüstliche Versuchsanordnung aus rostfreiem Stahl wird komplett, einsatzbereit im robusten Koffer geliefert. Inklusive reichlich Ersatzmetall. Die Stativ-Halter müssen nicht demontiert werden. Die elektronischen Temperatur-Messgeräte sind im Koffer sicher aufgehoben.

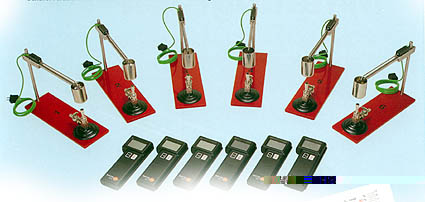

Kofferinhalt Metallograph — Die unverwüstliche Versuchsanordnung aus rostfreiem Stahl wird komplett, einsatzbereit im robusten Koffer geliefert.

nummerierte Stativ-Halter mit magnetischer Temperatursonden-Befestigung aus Chromstahl.
nummerierte Chromstahl-Tiegel, mit den Stativen verschraubt
Temperaturmessgeräte Testo-Therm
abgebogene Spezial-Temperaturfühler, passend zu den Stativhaltern
Mini-Gasbrenner für Erdgas (alternativ Propangas)
Gasverteiler und Schläuche
Metalle, bzw. Legierungen: Reinzinn, Reinblei, eutektische Zinn-Blei-Legierung, 3 weitere Zinn-Blei-Legierungen. (Eine Füllmenge ist in die Tiegel eingeschmolzen, Ersatzmetall für weitere Füllungen wird mitgeliefert.)
Arbeitsblätter für Lehrer und Schüler, bzw. vorbereitete Koordinaten-Papiere zum Aufnehmen der Abkühlkurven samt Kontroll-Kurven aus unserem Labor
